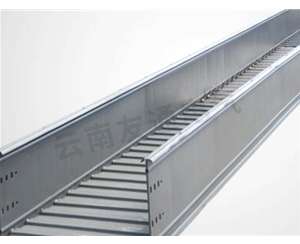

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。接下來，云南友通電氣給大家來講講電纜橋架的施工流程以及注意事項，一起來看看吧。

1、測量定位：

在施工前現場工作負責人組織工作班骨干及其他相關人員到現場實地勘察，根據施工圖紙結合現場實際情況，認真核實電纜橋架走向是否正確，電纜橋架凈高是否符合要求，是否有與其它管線交叉。如現場發(fā)現電纜橋架與其它管線交叉時，應及時提出，并組織相關施工單位到現場進行溝通協調，梯架或托盤式橋架（有孔托盤）水平安裝時的距地高度一般不宜低于 2.5m，（無孔托盤）距地高度可降低到 2.2m；

2、支吊架制作安裝

根據施工圖紙設計標高及橋架規(guī)格，進行定位，然后根據現場實際位置測量尺寸制作支架，支架進行工廠化成產或者現場進行對原材料進行加工。在無吊頂沿梁底吊裝或者靠墻支架安裝，在有吊頂處在吊頂內吊裝或者靠墻支架安裝?？繅Π惭b支架固定采用膨脹螺絲栓固定，支架間距不超過2米。在直線段和非直線段連接處、過建筑變形縫處和彎曲半徑大于300mm的非直線段中部應增設吊架，支吊架安裝應保證橋架水平或者垂直符合要求。

3、橋架安裝

（1）對于特殊形狀橋架，如彎頭、直通、三通等，將現場測量的尺寸交于材料供應商，由供應商依據現場數據尺寸制作，減少現場加工。橋架材質、型號、厚度以及附件滿足設計要求。對于現場位置無法提前制作的，在施工現場按照實際情況進行現場加工；

（2）橋架安裝前，電纜橋架直線段和彎通的側邊均有螺栓連接孔，當橋架的直線段之間、直線段與彎通之間需要連接時，可用直線連接板進行連接。有的橋架直線段之間連接時還在側邊內側使用內襯板；

（3）連接兩段不同寬度或高度的托盤，梯架可配置變寬連接板或變高板；

（4）托盤、梯架分支、引上、引下處宜有適當的彎通。因受空間條件限制不便裝設彎通或有特殊要求時，可使用鉸鏈連接板和連續(xù)鉸接板；

（5）梯架（托盤）連接板的螺栓應緊固，螺母應位于梯架（托盤）的外側；

（6）當直線段鋼制電纜橋架超過 30m、鋁合金或玻璃鋼制電纜橋架超過 15m 時，應有伸縮縫，其連接宜采用伸縮連接板；電纜橋架跨越建筑物伸縮縫處應設置伸縮縫；

4、接地處理

橋架與橋架連接處均應有接地線連通，橋架之間用不小于4mm2的軟銅線進行跨接，再將橋架與接地線相連，使電纜橋架系統(tǒng)應具有可靠的電氣連接并接地。
