密集母線槽因?qū)w緊密貼合絕緣材料，散熱主要依賴外殼傳導，若設計或選型不當易引發過熱風險。以下從結構優化、材料升級、安裝設計、智能監控四個維度解析散熱解決方案，并附具體技術參數與案例：

一、結構設計：從源頭提升散熱效率

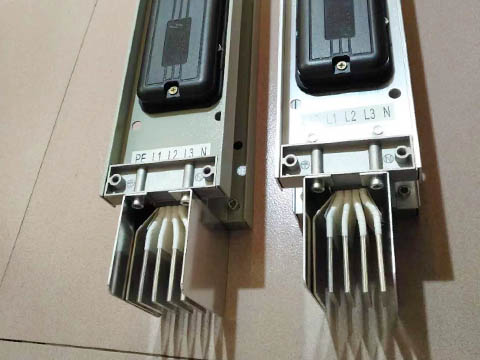

1. 導體布局優化
并列式排列：
將三相導體（A/B/C）與中性線（N）呈“一”字水平排列，增大與外殼接觸面積（接觸面積提升30%~50%）。
例：1000A密集母線槽采用4×100×10mm銅排并列，外殼溫度較傳統垂直排列降低8~12℃。*
錯位式分層：
大電流場景（≥2500A）采用上下兩層導體錯位布置，避免熱量疊加，層間間距≥20mm以形成空氣對流通道。
2. 外殼散熱結構
波紋式外殼：
外殼采用冷軋鋼板輥壓出波紋狀凸起（波高5~8毫米，間距20~30mm），表面積增加20%~30%，散熱系數提升15%。
翅片式散熱：
鋁合金外殼外側焊接散熱翅片（翅高20~50mm，間距30~50mm），適用于高溫環境（如冶金車間），可使溫升降低10~15K。
二、材料升級：熱傳導與絕緣的平衡
1. 導體材料選擇
高導電率銅排：
采用T2紫銅（含銅量≥99.9%），電阻率≤0.0172μΩ·m，相比T3銅（電阻率0.0185μΩ·m），同等電流下導體損耗降低7.5%。
復合導體技術：
銅鋁復合排（外層銅≥0.5mm，內層鋁）兼顧導電與成本，電阻比純鋁排低40%，溫升降低約12℃（適用于800A以下場景）。
2. 絕緣材料導熱優化
高導熱絕緣層：
使用添加氮化鋁（AlN）或石墨烯的改性環氧樹脂，導熱系數從0.2W/(m·K)提升至0.8~1.2W/(m·K)，熱阻降低60%。
薄絕緣設計：
在滿足耐壓標準（如工頻耐壓3750V/1min）前提下，絕緣層厚度從3mm減至2mm，熱傳導效率提升25%。
三、安裝與環境設計：構建散熱系統
1. 安裝間距與通風
垂直安裝：
豎井內母線槽與墻體間距≥200mm，頂部設置軸流風機（風量≥2000m³/h），形成自下而上的對流散熱通道。
水平安裝：
支架間距≤2m，避免過長線路積熱；吊頂內安裝時，預留≥300mm凈空高度，增設通風百葉（開孔率≥30%）。
2. 環境溫度控制
強制風冷：
在密集型母線槽接頭處設置微型風機（風壓≥50Pa，風量≥50m³/h），通過管道引入外界冷空氣，可使局部溫升降低15~20K。
水冷散熱：
端高溫場景（如電爐車間）采用外殼內置水冷管道（管徑DN20~DN32，水流速≥1.5m/s），散熱功率可達500W/m以上。
四、智能監控：實時預警過熱風險
1. 溫度監測系統
無線測溫模塊：
在導體接頭處嵌入RFID溫度傳感器（精度±1℃，測溫范圍-40~125℃），通過網關實時上傳數據至監控平臺，溫升超過60K時自動報警。
紅外熱成像巡檢：
定期使用熱像儀（精度±2%或±2℃）掃描母線槽整體溫度場，識別局部熱點（如接觸不良導致的溫度異常區域）。
2. 智能載流調節
動態負載分配：
搭配智能電力監控系統（如Acrel-2000），根據實時溫升數據自動調整各回路負載，避免單一母線槽過載（如多組母線槽并聯時均衡電流）。
五、典型案例：散熱方案落地效果
| 場景         | 問題描述                | 解決方案                          | 效果數據                  |
|------------------|---------------------------|-------------------------------------|-----------------------------|
| 數據中心     | 4000A母線槽溫升達75K（超標15K） | ① 外殼升級為翅片式鋁合金；② 加裝強制風冷系統 | 溫升降至58K，低于標準值（60K） |
| 冶金廠房     | 環境溫度50℃，母線槽頻繁過熱   | ① 導體改用鍍銀銅排（接觸電阻降低30%）；② 水冷外殼 | 持續運行溫度≤70℃，滿足耐溫要求 |
| 高層建筑豎井 | 垂直母線槽頂部積熱嚴重       | ① 每5層設置通風百葉；② 接頭處安裝無線測溫 | 頂部與底部溫差從25℃縮至8℃     |
總結：散熱核心邏輯
密集母線槽的散熱需通過“結構傳導+材料導熱+環境對流+智能監控”四維協同：
短路徑傳導：減少熱阻，通過導體與外殼的接觸快速導走熱量；
低損耗發熱：優選高導電材料，從源頭降低焦耳損耗；
主動式散熱：在高負荷場景中引入風冷/水冷等主動手段，突破自然散熱限；
預防性控制：借助智能監測提前發現隱患，避免過熱演變?yōu)楣收稀?
通過以上方案，可將密集母線槽的溫升控制在標準范圍內（如GB 7251.2規定銅排溫升≤60K），確保大電流場景下的安全穩定運行。
